| Conductor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Material | Oxygen free copper (99.97% purity) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Diameter | 0.57 mm ± 0.02 mm(0.02″± 0.0007″) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| American Wire Gauge | 23AWG | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Insulation | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Material | HDPE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Min. Average Thickness | 0.21 mm(0.0082″) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Diameter | 1.02 mm ± 0.06 mm(0.04″± 0.0023″) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Color | 8-core, Blue, white/blue; orange, white/orange; green, white/green; brown, white/brown | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rip Cord | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Material | Polyester | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Specification | 500D | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Separator | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Material | PE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dimension | Translucent 4.5 × 0.4 mm(0.03″) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Wrap | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Material | Polyester tape (transparent) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dimension | W: 25mm±2mm*T: 0.026mm±0.02mm(W: 0.98″±0.07″*T: 0.0010″±0.0007″) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Sheath | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Material | MDPE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Min. Average Thickness | 0.7 mm(0.03″) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Diameter | 6.2 mm ± 0.4 mm(0.2441″± 0.0157″) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Color | Black | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Electrical | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Max. DC Resistance of a Single Conductor | 7.35Ω/100 m | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Min. Insulation Resistance | 5000MΩ·km | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Max. DC Resistance Unbalance | 2% (pair intra), 4% (pairs inter) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dielectric Strength | No breakdown with 1KV DC for 1 min | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Transmission | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Characteristic Impedance | 100 ± 15Ω | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Near End Cross Talk | ≥39.30 dB/100 m@250 MHz | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Max. Attenuation | 32.8 dB/100 m@250 MHz | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Return Loss | ≥17.3 dB/100 m@250 MHz | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Mechanical | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Tensile Strength | Sheath≥12 MPa, insulation≥16 MPa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elongation at Break | Sheath≥350%, insulation≥300% | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Installation Bending Radius | >8 times of outer cable diameter | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Conductor Elongation at Break | ≥15% | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Environmental | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Shrinkage of Insulation | ≤5% | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Color Migration Resistance of Insulation | No migration | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Low Temperature Bending Test | No cracking after the test | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Heat Shock Test | No cracking after the test | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Operation Temperature | –20°C to +60°C (–4°F to 140°F) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Installation Temperature | 0°C to +50°C (32°F to 122°F) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Storage Temperature and Humidity | –10°C to +40°C (14°F to 104°F), <60% (RH) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Packaging | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

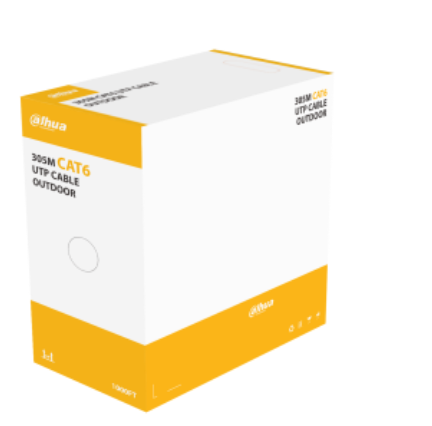

| Length | 305m (1000.66 ft) ± 2 m (6.56ft) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Packaging Dimensions | 476mm × 476 mm × 222 mm (18.74″ × 18.74″ ×8.74″) (L × W × H) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Packaging Method | 305 m (1000.66 ft) a carton, one protection carton with 2 cartons inside | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Net Weight | 11.7kg±0.6kg (25.79 lb±1.32lb) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Gross Weight | 12.7kg±0.6kg (27.99 lb±1.32lb) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Executive Standard | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Executive Standard | ANSI/TIA 568-C.2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
